MERANIE  IZOLAČNÉHO  ODPORU

       Pri tejto skúške zisťujeme odpor izolácie medzi jednotlivými vinutiami navzájom a medzi každým vinutím a kostrou transformátora (magnetickým obvodom.)   Izolačný odpor meriame najčastejšie prístrojom MEGMET alebo prístrojom PU 310, ktoré pracujú pri napätiach 100, 500 alebo 1000 V . Transformátor je pritom odpojený od siete a záťaže. Norma ČSN 35 1080 predpisuje najmenšiu hodnotu izolačného odporu pre ohriaty transformátor na 75° C

      [MW ; V, kVA]

kde    Un     je menovité napätie transformátora
PSn    je menovitý výkon transformátora

      Pre sieťové napájacie transformátory predpisuje norma ČSN 35 1325 hodnotu izolačného odporu v rozmedzí 2 až 7 MW .

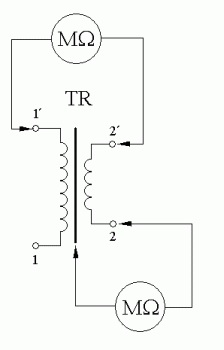

Schéma meracieho obvodu :


Pre potreby výučby spracoval   -   Ing. Alexander Žatkovič
