V niektorých prípadoch je potrebné vedieť ako sú vinuté vinutia na transformátore, či v rovnakom smere (vzájomný fázový posun napätí na vinutiach je rovný 0°), alebo v opačnom smere (fázový posun napätí na vinutiach je rovný 180°). Na hotovom transformátore kontrolujeme položenie svoriek - tie môžu byť súhlasné alebo nesúhlasné.

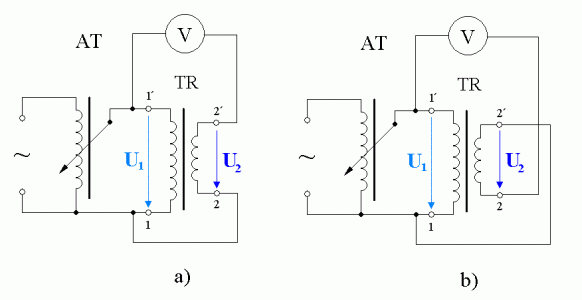

Ku kontrole použijeme voltmeter a nasledujúce schémy meracích obvodov:
Najprv si označíme svorky jednotlivých vinutí, napr. 1, 1´, 2, 2´ (alebo použijeme označenie z transformátora.) Potom zapojíme merací obvod podľa obrázka a) a odčítame napätie Ua na voltmetri V.
Potom zapojíme merací obvod podľa obrázka b) a odčítame na voltmetri V napätie Ub. Ak vinutia alebo svorky sú súhlasné, napätie namerané podľa schémy b) musí byť vyššie ako podľa schémy a). Teda ak :
| Ub > Ua | ........ súhlasné svorky - tu môžeme označiť napr. svorky 1 a 2 za začiatky vinutí a 1´a 2´ za konce vinutí |
| Ub < Ua | ........ nesúhlasné svorky - tu môžeme označiť napr. svorky 1 a 2´ za začiatky vinutí a 1´a 2 za konce vinutí. |

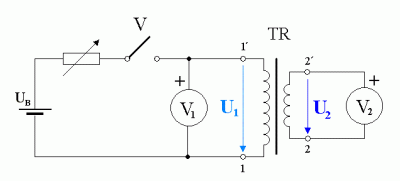

Súhlasnosť sa dá kontrolovať aj jednosmerným napätím podľa nasledujúcej schémy :
Ak pri zapnutí prúdu vypínačom v majú voltmetre V1 a V2 výchylky orientované v rovnakom smere, sú ich svorky "+" zapojené na súhlasné svorky vinutí transformátora. Pri vypnutí prúdu vypínačom v budú výchylky orientované opačne.
Prúd cez vinutie volíme malý a rozsahy voltmetrov dostatočne vysoké (pritom však výchylky musia byť rozoznateľné), lebo pri veľkých indukčnostiach cievok hrozí poškodenie voltmetrov . Ak je na transformátore viac vinutí, skúšame súhlasnosť každého vinutia vždy voči vstupnému vinutiu.
