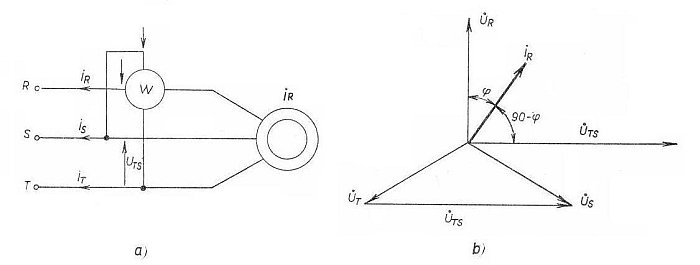

Obr. 16 Pripojenie wattmetra pri zisťovaní jalového výkonu indukčného regulátora
a - zapojenie b - vektorový diagram
Ako sme si ukázali, na meranie jalového výkonu v súmernej trojfázovej sústave nesúmerne zaťaženej môžeme použiť tri klasické wattmetre na meranie činného výkonu. V trojvodičovej a štvorvodičovej sústave súmerne zaťaženej stačí na meranie jalového výkonu jeden wattmeter. Zapojenie je podľa obr. 16.
Ak otočíme vektor výkonu P o -j, činný wattmeter bude merať jalovú zložku výkonu.
| -jP = -j . 3 . U . I = 3 . (-j .U . I ) | ( 6.39 ) |

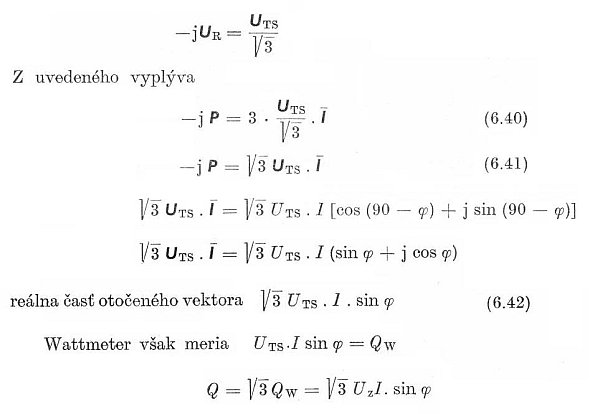

Podľa vektorového diagramu ( obr. 16 b) ) platí
Z uvedeného vyplýva, že údaj wattmetra násobený
dáva jalový výkon meraný na záťaži v trojfázovej súmernej sústave. Z vektorového diagramu je zrejmé, že ak j bude kapacitného charakteru, treba konce napäťovej cievky vymeniť.
