MERANIE ČINNÉHO VÝKONU TROJFÁZOVÉHO PRÚDU PRI SÚMERNEJ ZÁŤAŽI

Súmernou trojfázovou sústavou nazývame takú sústavu, ktorá má absolútne veľkosti všetkých združených alebo fázových napätí rovnaké a fázový posun medzi vektormi napätí je 120°. Táto podmienka platí aj pre všetky vektory prúdov. Potom stačí zaviesť jedno napätie, jeden prúd a jeden fázový posun j.

Trojfázový výkon je definovaný ako súčet troch výkonov :
P = U_R .I_R + U_S .I_S + U_T .I_T
Činný výkon P je reálna časť vektora výkonu P.
P = U_R .I_R .cosj_R + U_S .I_S .cosj_S + U_T .I_T .cosj_T = P_R + P_S + P_T

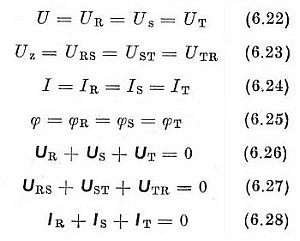

Pri súmernej záťaži platia vzťahy 6.22 až 6.25, potom : P = 3.U.I.cosj = 3.P_W = 3.k_W .a
Z uvedeného vyplýva, že stačí merať iba výkon jednej fázy a násobiť ho tromi (obr. 7 ) a (obr. 8 ).

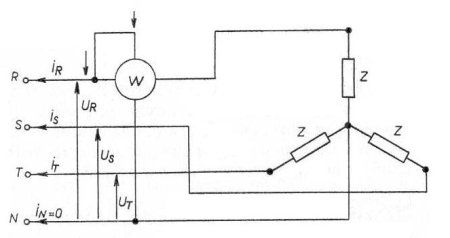

obr. 7

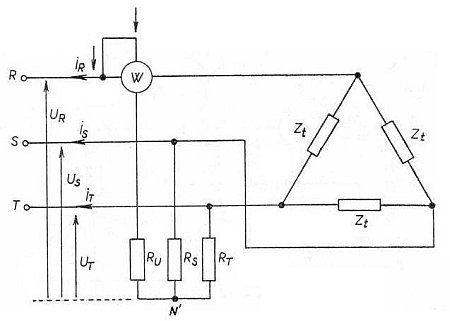

obr. 8

Uzol N´ v trojvodičovej sústave (obr. 8 ) získame zapojením konca napäťovej cievky wattmetra a dvoch pomocných rezistorov R_S a R_T, ktorých odpory sa rovnajú odporu napäťovej cievky R_U wattmetra na danom použitom rozsahu.

Pre potreby výučby spracoval - Ing. Alexander Žatkovič
